256 Kloubka z optických jádrových vláken

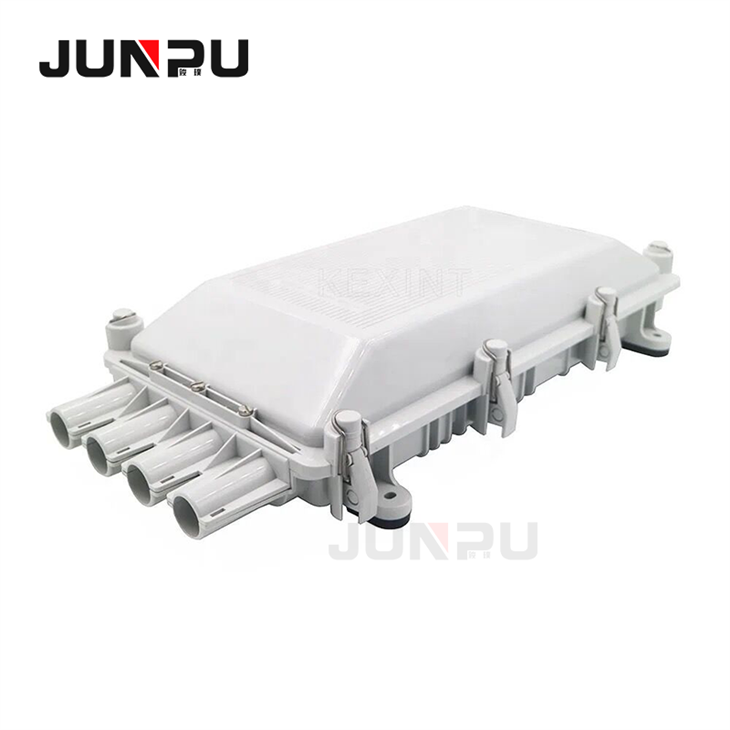

Popis produktu

Jedná se o univerzální přístupový křižovatka, která umožňuje kontinuitu a segregaci optických kabelů střední kapacity používané při nasazení optických a transportních sítí.

Konstrukce krabice umožňuje mechanickou kontinuitu tahových prvků kabelů a chrání vlákna, odbory a optická zařízení, která usnadňuje organizaci spojů a skladování přebytku vlákna.

Krabice je vzduchotěsná a odolná vůči venkovním podmínkám, takže může být nainstalována venkovní i vnitřní budovy v srubových domech, průhledech, stěnách, pólech nebo kabelových galeriích

Funkce

Má 4 nezávislé přístupy kabelu na jednom konci. Každá z nich umožňuje individualizovaný vstup alespoň dvou kapacitních kabelů (dvojité vstupy) a až 6 optických kabelů s malou kapacitou (7 mm)

Zavírací víko je zcela sestaveno a odstraněno bez potřeby speciálních nástrojů díky hermetickému pečeti typu klipu.

Těsnění přístupových kabelů do krabice se vyrábí gumovými těsněními s předběžnými položkami.

Vstupy / výstupy průměru kabely od 22 do 7 mm. Maximálně 256 fúzí FO (dvojitá vrstva).

Obdélníkové, rozsáhlé a snadné přístupové podnosy s rozšiřitelnými kartami pro lepší skladování vláken až do 32 FO (dvojitá vrstva). Blok podpory i jednotlivé zásobníky umožňují rotaci na 90 ° a jeho vzájemné blokování v pevných pozicích, aby se usnadnila instalace.

Krabice mohou být otevřeny, uzavřeny a manipulovány bez přerušení obvodů v provozu. Umožňuje se spojit a oddělit kabely, aniž by museli řezat všechna vlákna, jakož i odpovídající skladování zkumavek a / nebo vláken zbývajících z kabelů.

Axial tension Load per cable>D / 45 mm x 1000 N. D: Průměr kabelu . 1 hodina po kabelu. Posun kabelu<3 mm

Flexe kabelem: Flexe 30 stupňů max . 500 N. Aplikace síly: 400 mm od konce těsnění. Počet cyklů: 5 / kabel.

Kabelový točivý moment: Maximální točivý moment 90 stupňů / max 50 N. Aplikace síly: 400 mm od konce těsnění. Počet cyklů: 5 / kabel.

Frekvenční vibrace: 10 až 15 Hz. Rychlost: jedna oktáva za minutu. Cyklus: sinusoidal; Amplituda: 3 mm (6 mm hřeben na hřeben). Zapevnění kabelu: 500 mm od konce těsnění. Trvání: 2 hodiny na osu

Static load>1000 N (25 cm2, 10 minut).

Teplota využití -25 až +70 ° C.

Stupeň ochrany před mechanickými dopady IK09 (20 J).

Krabice, jakmile je zavřená, je zcela hermetická a odolná vůči venkovním podmínkám. Stupeň ochrany IP-68.

Materiály jsou navrženy po dobu 20 let
